قلاویز ابزاری هستند که اکثر مهندسان در مقطعی از حرفه خود با آنها مواجه خواهند شد. قلاویز عملاً در همه جا استفاده می‌شوند. فرقی نمی‌کند که در یک ماشین‌فروشی کار می‌کنید و یا در خانه تعمیرات انجام می‌دهید   از شما انتظار می‌رود که بدانید آنها چگونه کار می‌کنند. قلاویز زدن به قدری رایج است که دستورالعمل های  بی شماری را در مورد نحوه قلاویز زدن ارائه می‌دهند. اما ما یک قدم جلوتر خواهیم رفت تا مطمئن شویم که شما شبیه یک تازه کار نیستید.

مشاهده محصولات قلاویز در فروشگاه ابزار پاسارگاد

قیمت قلاویز دستی

قلاویز و حدیده چیست

قلاویز ابزاری است که برای رزوه کردن داخل یک قطعه مواد استفاده قرار می‌گیرد. دو نوع رزوه وجود دارد: رزوهای مادگی داخلی و رزوه های نری خارجی. رزوه های داخلی و خارجی برای اتصال قطعات کار به هم ترکیب می‌شوند. یک قلاویز دستی، رزوه داخلی را در یک قطعه ایجاد می‌کند. این رزوه های داخلی  مهره نامیده می‌شود. رزوهای های خارجی با استفاده از دستگاه دیگری به نام حدیده ایجاد می‌شوند. حدیده ها برای افزودن رزوه ها  به قطعات مانند گل میخ ها، میله ها یا لوله ها و رادها  استفاده می‌شود.

قلاویز چگونه کار می‌کند

قلاویز دستی معمولی با رزوه برداری از قطعه به عنوان یک ابزار برش عمل می‌کند. این کار با استفاده از دندان های تیز انجام می‌شود. قلاویز در یک سوراخ در قطعه کار چرخانده می‌شود. این سوراخ به عنوان سوراخ قلاویز نامیده می‌شود و با توجه به رزوه و سایز قلاویز و مواد مورد نظر اندازه می‌شود. همانطور که قلاویز در امتداد سوراخ خراشیده می‌شود، یک سطح شیب دار مارپیچی را که رزوه را ایجاد می‌کند، جدا می‌کند. می‌توان از یک قلاویز برای ایجاد رزوه برای اولین بار استفاده کرد یا می‌توان آن را در سوراخی که قبلاً قلاویز زده‌اید اجرا کرد تا به تعمیر رزوها آسیب‌دیده کمک کند.

هنگامی که یک قلاویز استفاده می‌شود، فقط در یک جهت برش می‌دهد، معمولاً برای رزوه های استاندارد در جهت عقربه های ساعت. همانطور که قلاویز چرخانده می‌شود، به تدریج به عمق سوراخ می‌رود و رزوه های جدید را برش می‌دهد. اگر قلاویز در خلاف جهت عقربه‌های ساعت بچرخد، قلاویز را از سوراخ خارج می‌کند، مانند بیرون باز کردن یک مهره.

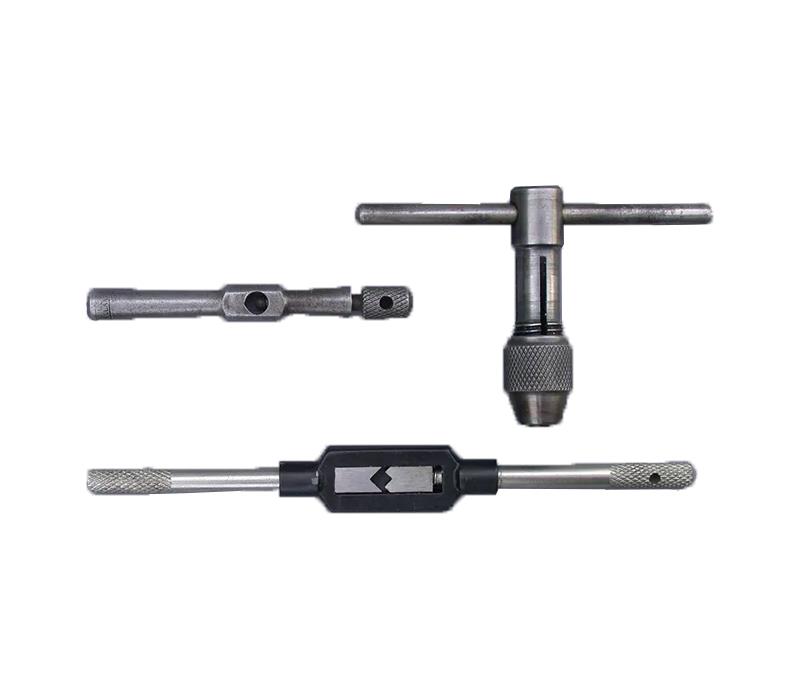

قلاویز دستی معمولاً با یک دسته قلاویز محکم می‌شوند، این دسته به کاربر اجازه می‌دهد تا قلاویز را با سوراخ مورد نظر هماهنگ کند و به کاربر اجازه می‌دهد قلاویز را در هر دو جهت بچرخاند. انواع مختلفی از دسته قلاویز وجود دارد و اندازه آنها متناسب با طیف وسیعی از قلاویزها متغییر است. این دسته ها از یک گیره تشکیل شده اند که قلاویز را محکم می‌کند و یک دسته دراز به کاربر کمک می‌کند تا از آن به عنوان اهرم استفاده نماید.

ساختمان قلاویز

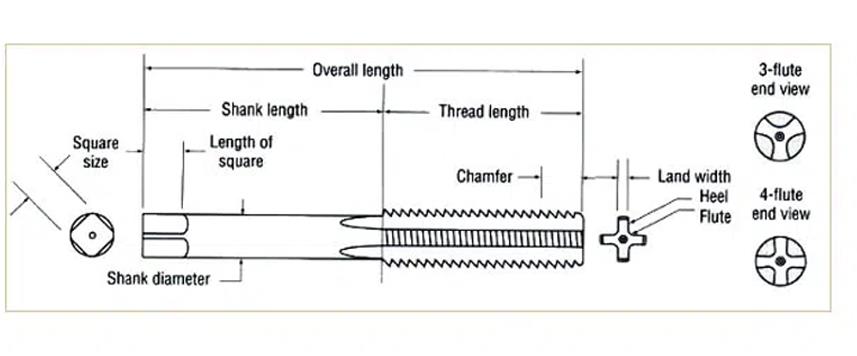

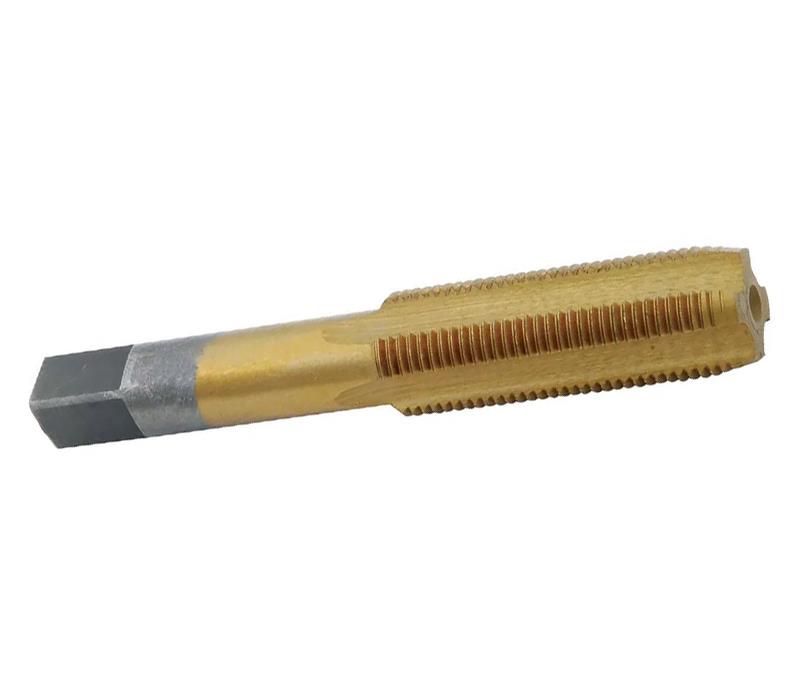

یک قلاویز در درجه اول از یک میله فولادی تشکیل شده است. طول برش یا رزوه شامل دندانه های تیز است که رزوه ها را قطع می‌کند. همانطور که دندان ها در دیواره های سوراخ فرو می‌روند، مواد به صورت یک تراشه پیچ خورده برداشته می‌شوند. در طول رزوه یک سری شیار یا برش وجود دارد که به عنوان محلی برای جمع آوری مواد بریده شده عمل می‌کند. در طرف مقابل قلاویز، میله به شکل مربع در می‌آید. این برای قرار دادن در داخل آچار و نگهدارنده به منظور چرخاندن قلاویز در هنگام استفاده استفاده است.

انواع قلاویز معمولی

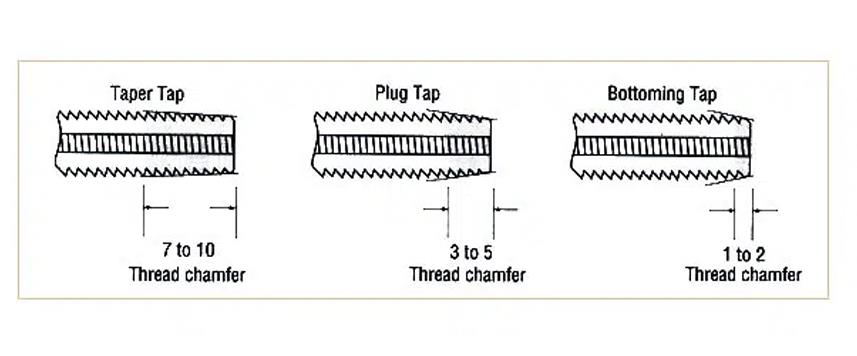

قلاویز ها دارای یک پخ در ابتدای طول رزوه خود هستند. هدف اصلی رزوه ها این است که به چند دندانه برش اول اجازه دهد تا به تدریج برش های عمیق تر انجام دهند. این امر نیروی مورد نیاز کاربر برای چرخاندن قلاویز و همچنین کاهش سایش ابزار را فراهم می‌آورد. همچنین به تراز کردن قلاویز در سوراخ کمک می‌کند. قلاویز ها بر اساس این پخ به سه دسته تقسیم می‌شود:

قلاویز taper: قلاویز با پخ بسیار کم عمق، قلاویز مخروطی نامیده می‌شوند. مخروطی کم عمق شروع یک قلاویز را آسان تر می‌کند زیرا ساقه راحت تر در یک سوراخ تراز می‌شود. این مخروط همچنین به این معنی است که چند دندان برش اول برش های بسیار کم عمقی انجام می‌دهند تا نیروی مورد نیاز برای چرخاندن قلاویز را کاهش دهند و قلاویز را راحت تر شروع کنیم. نکته منفی این است که 7 تا 10 رزوه اول به طور کامل تشکیل نشده اند، به این معنی که نمی‌توانند به ته یک سوراخ کور رزوه بزنند. آنها برای اولین بار برای برش رزوه ها بهترین کارایی را دارند.

قلاویز plug : هنگامی که پخ به اندازه کافی کم عمق باشد که فقط بر 3 تا 5 رزوه اول تأثیر بگذارد، به آن قلاویز plug tap می‌گویند. پخ کم عمق آنها را برای شروع یک رزوه جدید سخت تر می‌کند. به همین ترتیب، هنگام بریدن رزوه برای اولین بار، به نیروی بیشتری برای چرخش نیاز دارند. آنها برای تعمیر رزوه هایی که از قبل وجود دارند یا سوراخ کردن عمیق تر از یک قلاویز taper ایده آل هستند. بهترین استفاده از قلاویز plug tap، رزوه کشی یک سوراخ است، زیرا برای دستیابی به نتایج مشابه، نیازی نیست که قلاویز به عمق یک مخروطی کشیده شود.

قلاویز bottoming: هنگامی که راهنما در پخ کوچک‌تر از 2 رزوه باشد، به آن قلاویز ته‌نشینی می‌گویند. این قلاویز می‌تواند رزوه ها را تا انتهای یک سوراخ برش دهد. فقدان پخ آن باعث می‌شود که آنها بتوانند رزوه جدید را شروع کنند و آن را در یک راستا با سوراخ نگه دارند. پس از استفاده از قلاویز taperیا plug  برای بریدن رزوه اولیه بهتر است از قلاویز های bottoming استفاده شود.

نحوه قلاویز کردن

مرحله 1: قلاویز مورد نیاز خود را شناسایی کرده و قلاویز بزنید. این مرحله آسان به نظر می‌رسد، اما اغلب به اشتباه انجام می‌شود، به خصوص در هنگام تعمیر یک رزوه. هنگامی که یک رزوه از قبل وجود دارد، از یک thread gage برای تعیین رزوه مورد نیاز خود استفاده کنید. هنگام ایجاد یک رزوه جدید، به نمودار قلاویز زدن مراجعه نمایید  تا مته قلاویز زدن   مورد نظر خود را برای رزوه مورد نظر خود انتخاب کنید. به یاد داشته باشید که راهنما در پخ قلاویز به کمی فضای اضافی نیاز دارد تا به طور کامل یک رزوه تشکیل شود. بنابراین، هنگام پیش‌دریل کردن سوراخ، حتماً سوراخ را کمی عمیق‌تر از رزوه‌هایی که نیاز دارید سوراخ کنید.

مرحله 2: قلاویز را در دسته قلاویز قرار دهید. دسته های قلاویز معمولی دارای یک برش مربع برای پشت قلاویز هستند. این برش جایی برای محکم کردن قلاویز دارد تا از افتادن یا چرخیدن آن جلوگیری کند. هنگام قرار دادن قلاویز در دسته مطمئن شوید که عمود بر دسته و محکم باشد تا سر مربع قلاویز را از بین نبرید. یک دسته قلاویز که اندازه آن قلاویز مناسب قلاویز است انتخاب نمایید.

مرحله 3: محل سوراخ قلاویزکاری را روغن کاری کنید. هنگام قلاویز کردن  به یک روان کننده نیاز دارید. روان کننده قلاویز را در حین چرخش درون سوراخ روان می‌کند و همچنین تراشه ها را به خارج از محل قلاویز کاری هدایت می‌کند تا قلاویز گیر نکند. هر دوی این عوامل چرخش قلاویز را آسان‌تر می‌کنند و از شکستگی آن جلوگیری می‌کنند. بهتر است مایعی را بر اساس موادی که قرار است قلاویز کنید انتخاب نمایید. مایعات برش با اهدافی مانند قلاویز کاری روان تر و سریعتر ایجاد می‌شود. معمولاً بهتر است از یک نوع مناسب مواد محصولات بر اساس موادی که روی آن قلاویز می‌زنید استفاده کنید. به طور کلی، نفت سفید برای آلومینیوم، روغن معدنی برای فولاد آلیاژی و Castrol Moly-Dee برای فولاد ضد زنگ بهترین عملکرد را دارد. پلاستیک ها معمولاً به هیچ مایع برشی نیاز ندارند.

مرحله 4: قلاویز را مستقیماً با سوراخ تراز کنید.

اولین دلیل  که مردم قلاویز را می‌شکنند، ناهماهنگی است. باید قلاویز را در راستای سوراخ حفر شده قرار گیرد. اگر محور بین سوراخ و قلاویز ناهمتراز باشد، قلاویز در داخل سوراخ گیر می‌کند. اگر قلاویز تراز نباشد، احتمال شکستن قلاویز در داخل سوراخ به طور تصاعدی بالا می‌رود. به سطحی که سوراخ در آن حفر شده است اعتماد نکنید و تراز خود را بر روی سوراخ آزمایشی قرار دهید. سوراخ را از زوایای مختلف بررسی نمایید   از توقف در هنگام قلاویز زدن برای بررسی مجدد نترسید.

مرحله 5: رزوه زدن

چرخاندن چرخاندن برگردادندن … این یک ریتم خوب برای مبتدیان است. قلاویز را یک چهارم دور در جهت عقربه های ساعت بچرخانید، قلاویز را دوباره بچرخانید و سپس قلاویز را تا یک چهارم دور برگردانید. در حالی که قلاویز را در جهت عقربه های ساعت می‌چرخانید، رزوها های جدیدی را ایجاد می‌کنید و باعث می‌شوید که قلاویز به عمق سوراخ برود. یک چهارم چرخش به عقب برای کمک به از بین بردن تراشه هایی که در داخل کاتر تشکیل می‌شوند استفاده می‌شود. این ربع مواد برش خورده را به تراشه تبدیل می‌کند و راه را برای دندان های برش باز می‌کند.

اگر چرخاندن قلاویز خیلی سخت است: قبل از ادامه آن را متوقف کنید. به طور معمول، چرخش دشوار قلاویز به یکی از دلایل زیر ایجاد می‌شود. اول، قلاویز ممکن است ناهمتراز باشد. این بدان معنی است که شما به عمق سوراخ نمی‌روید و به سادگی می‌خواهید قلاویز را بچرخانید تا زمانی که بشکند. دوم اینکه به ته سوراخ رسیده اید و اگر ادامه دهید قلاویز  را می‌شکنید. سوم اینکه قلاویز شما نسبت به موادی که می‌برید خیلی کند است و احتمال شکستن قلاویز افزایش می‌یابد.

اگر برایتان سخت است که هر بار بیش از یک چهارم دور بچرخید، توقف کرده و تنظیمات خود را بررسی کنید. از بازکردن قلاویز و کشف مشکل نترسید. شکستن یک قلاویز در داخل یک سوراخ باعث ایجاد یک مشکل بسیار دشوار می‌شود. فکر کنید پیچ بریده شده است اما در مقیاس بسیار بدتر. اگر در حین چرخاندن قلاویز احساس تنش و یا مقاومتی که از قلاویز می‌آید. این نشان دهنده مشکلاتی است که قبل از شکستن یک قلاویز شکل می‌گیرد.

مرحله 6: قلاویز را بردارید و با هوا یا مایع بشویید.

پس از اتمام قلاویز زدن به عمق مورد نیاز، قلاویز را بردارید. سپس باید تکه های کوچکی از موادی را که سوراخ قلاویز ایجاد کرده است بردارید. این کار را می‌توان با شستشوی سوراخ با هوای فشرده یا مایع کم چربی مانند WD-30 انجام داد. اکنون شما آماده قلاویز زدن هستید   فقط به یاد داشته باشید که حتی حرفه‌ای‌ها هم قلاویز را می‌شکنند... تفاوت این است که چند بار یکی را می‌شکنند.

نوشته شده توسط: شان دریک – مهندس توسعه محصول

ترجمه :مهندس داود تقی زاده
